• Instalação da conduta de evacuação de fumos Ø120 mm com furo para a passagem do tubo
aumentado.

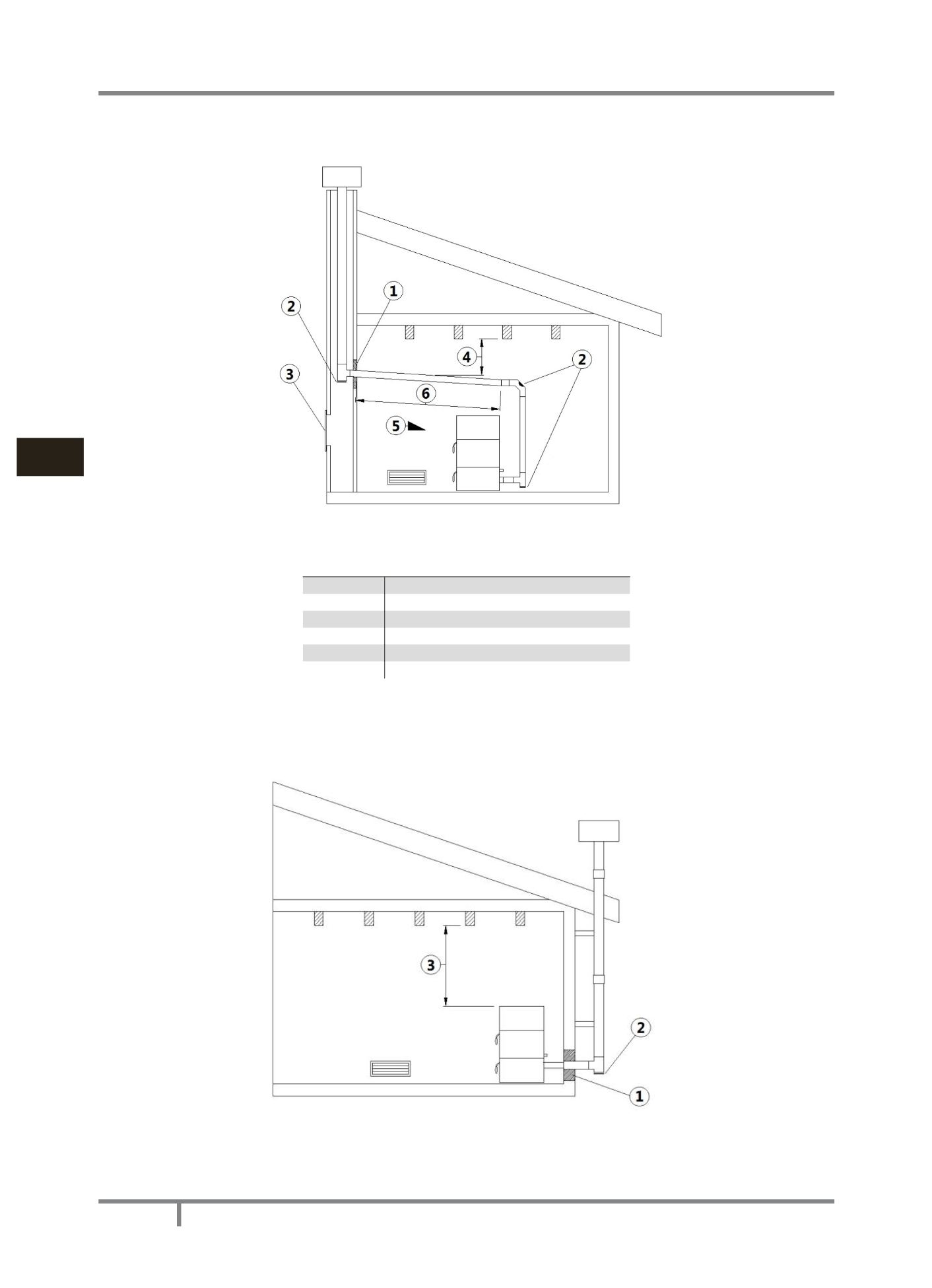

Fig. 10 - Exemplo 2
LEGENDA Fig. 10 pág. 232
1
Isolante
2
Tampa de inspeção
3
Porta de inspeção da chaminé
4
Distância mínima de segurança = 0,5 m
5
Inclinação ≥ 3°
6
Secção horizontal ≤ 1 m
• Conduta antiga de evacuação de fumos, com entubamento mínimo de Ø120 mm com uma porta
externa para permitir a limpeza da chaminé.
Fig. 11 - Exemplo 3
