TIPO DE SISTEMA
TUBO Ø80 mm
TUBO Ø100 mm
Comprimento mínimo vertical
1,5 m
2 m
Comprimento máximo (com 1 conexão)
6,5 m
10 m
Comprimento máximo (com 3 conexões)
4,5 m
8 m
Número máximo de conexões
3
3
Secções horizontais (inclinação mínima 3%)
2 m
2 m
Instalação em altitude acima dos 1200 metros acima do nível
do mar
NAO
Obrigatório
• Usar tubo em chapa de metal específico para a evacuação de fumos de Ø80 mm ou Ø100 mm
dependendo do tipo do sistema, com junta de silicone.
• É proibido o uso de tubos metálicos flexíveis, em fibrocimento ou em alumínio.
• Para as mudanças de direção é obrigatório utilizar sempre uma conexão (com ângulo > 90°) com
tampa de inspeção para permitir uma limpeza periódica dos tubos.
• Certificar-se sempre que após a limpeza as tampas de inspeção sejam fechadas hermeticamente
com uma junta eficiente.
• É proibido ligar mais aparelhos com o mesmo canal de fumo.
• É proibido juntar no mesmo canal de fumo a descarga provenientes de exaustores colocados acima.
• É proibida a descarga direta para a parede dos produtos da combustão no exterior e em direção
espaços fechados mesmo em céu aberto.
• É proibido ligar outros aparelhos de qualquer tipo (estufas a lenha, exaustores, caldeiras, etc.).
• O canal de fumo deve estar a uma distância mínima de 500 mm de elementos de construção
inflamáveis ou sensíveis ao calor.
7.10

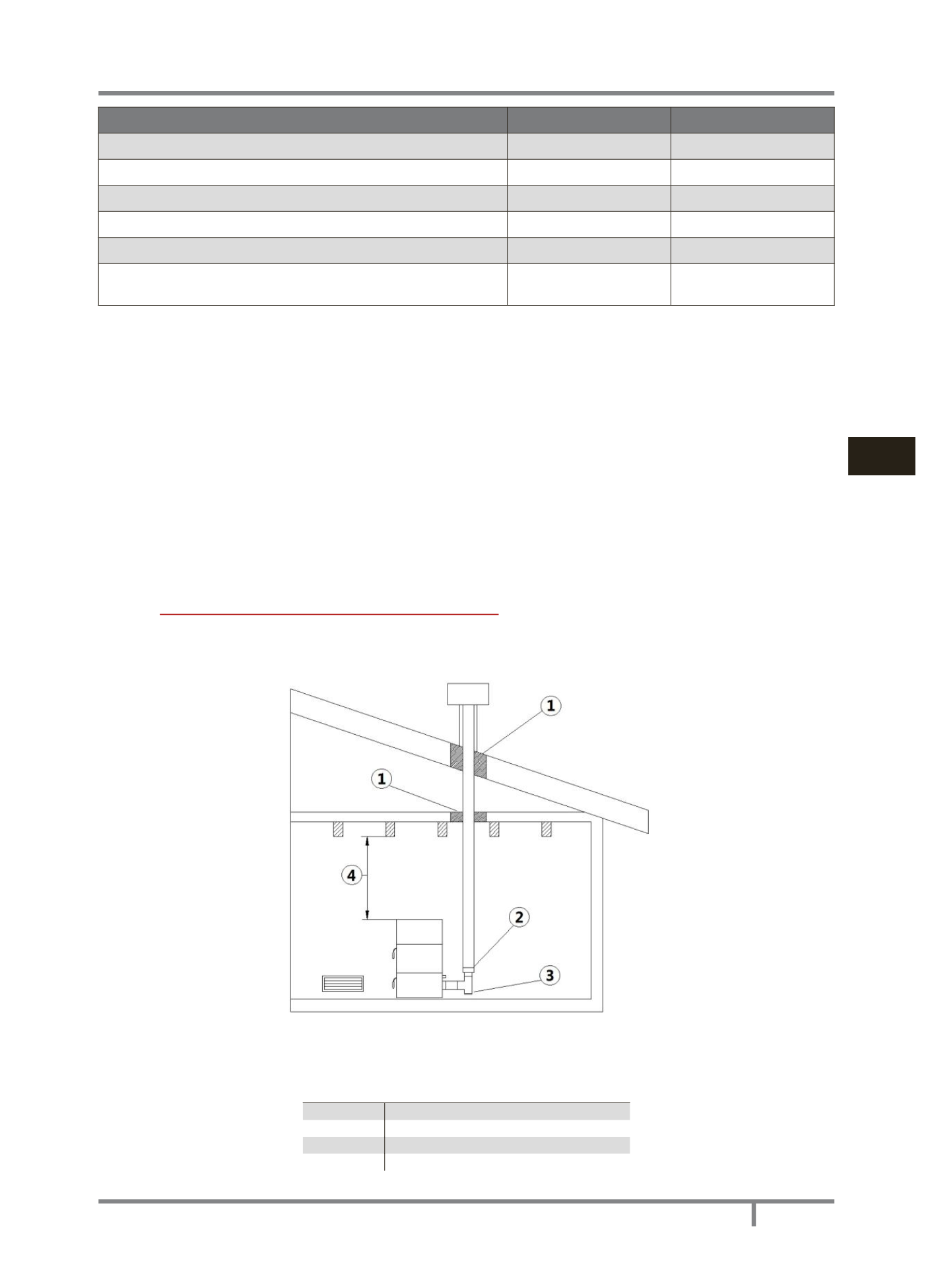

EXEMPLO DE INSTALAÇÃO CORRETA
Fig. 9 - Exemplo 1
LEGENDA Fig. 9 pág. 231
1
Isolante
2
Redução de Ø100 a Ø80 mm
3
Tampa de inspeção
4
Distância mínima de segurança = 0,5 m
