MONTAGGIO FIANCHI

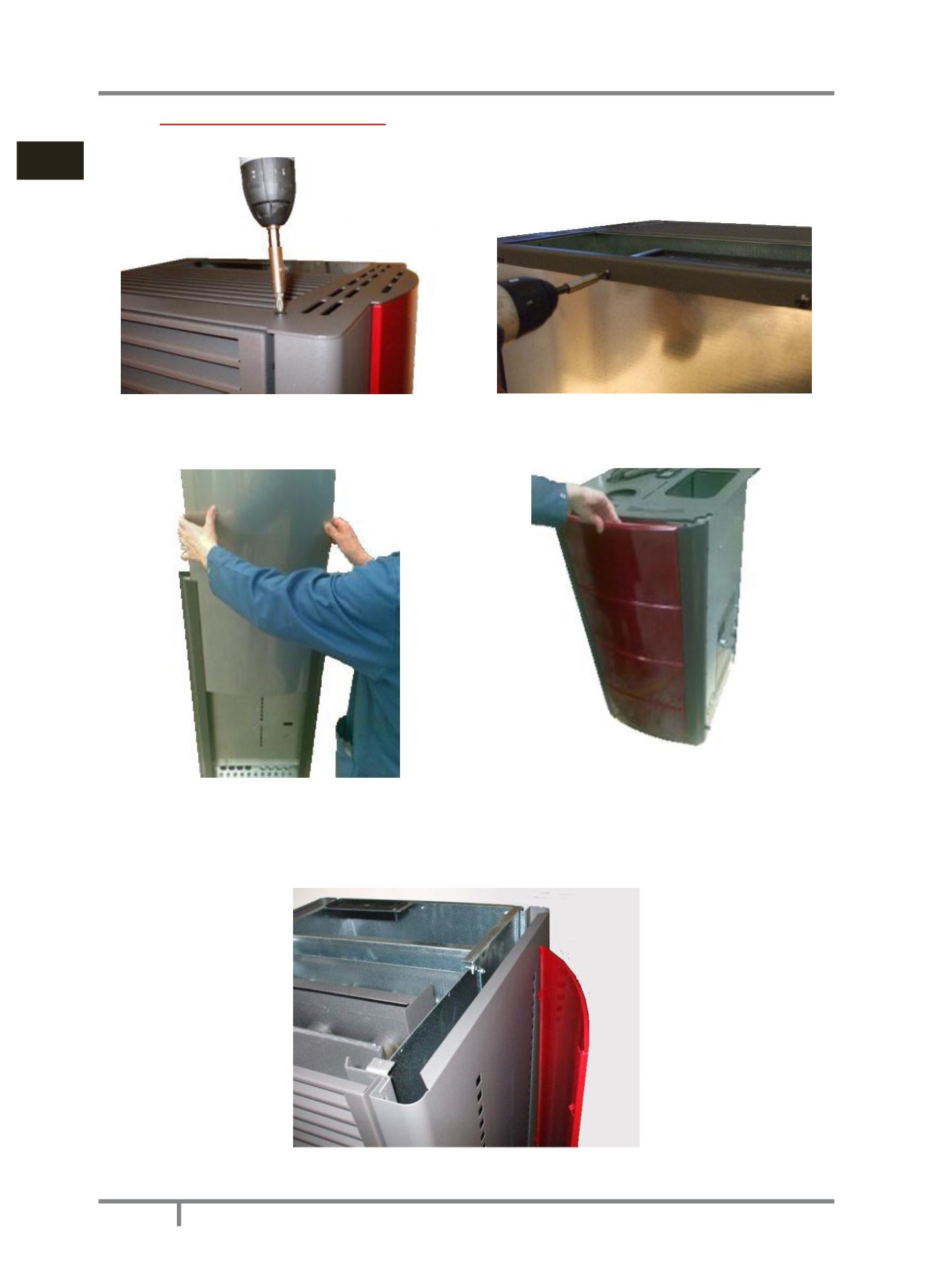

Fig. 14 - Rimozione viti superiori
Fig. 15 - Rimozione viti sul retro
• Rimuovere il coperchio: svitare le 2 viti superiori e le 3 viti posteriori (vedi
Fig. 14 a pag. 18
e
Fig. 15 a
pag. 18
).
Fig. 16 - Inserimento fianco
Fig. 17 - Inserimento maioliche
• Inserire dall’alto i fianchi in metallo sulle apposite guide facendoli scendere lentamente fino in fondo
(vedi
Fig. 16 a pag. 18
).
• Inserire dall’alto le maioliche sulle apposite guide facendole scendere lentamente fino in fondo (vedi
Fig. 17 a pag. 18
).
Fig. 18 - Inserimento fianco colorato
• Il fianco stretto colorato va agganciato sui fori quadri (vedi
Fig. 18 a pag. 18
).
