NICE - MIRIAM - CRISTAL - PRETTY - DIANA - KRISS - MARY
IT
TIPO DI IMPIANTO
TUBO Ø80 mm
TUBO Ø100 mm
Lunghezza minima verticale
1,5 mt
2 mt
Lunghezza massima (con 1 raccordo)
6,5 mt
10 mt
Lunghezza massima (con 3 raccordi)
4,5 mt
8 mt
Numero massimo di raccordi
3
3
Tratti orizzontali (pendenza minima 3%)
2 mt
2 mt
Installazione ad altitudine sopra i 1200 metri s.l.m.
NO
Obbligatorio
• Usare tubo in lamiera specifico ad uso fumisteria di Ø80 mm o Ø100 mm a seconda della tipologia
dell’impianto, con guarnizioni siliconiche.
• È vietato l’impiego di tubi metallici flessibili, in fibrocemento o di alluminio.
• Per i cambi di direzione è obbligatorio utilizzare sempre un raccordo (con angolo > di 90°) con tappo di
ispezione il quale permette una facile pulizia periodica delle tubature.
• Accertarsi sempre che dopo la pulizia i tappi di ispezione vengano richiusi ermeticamente con la
propria guarnizione efficiente.
• È vietato collegare più apparecchi con lo stesso canale da fumo.
• È vietato convogliare nello stesso canale da fumo lo scarico proveniente da cappe sovrastanti.
• È vietato lo scarico diretto a parete dei prodotti della combustione all’esterno e verso spazi chiusi
anche a cielo aperto.
• È vietato collegare altri apparecchi di qualsiasi tipologia (stufe a legna, cappe, caldaie, ecc...).
• Il canale da fumo deve essere distante minimo 500 mm da elementi costruttivi infiammabili o sensibili
al calore.
7.10
ESEMPI DI INSTALLAZIONE CORRETTA

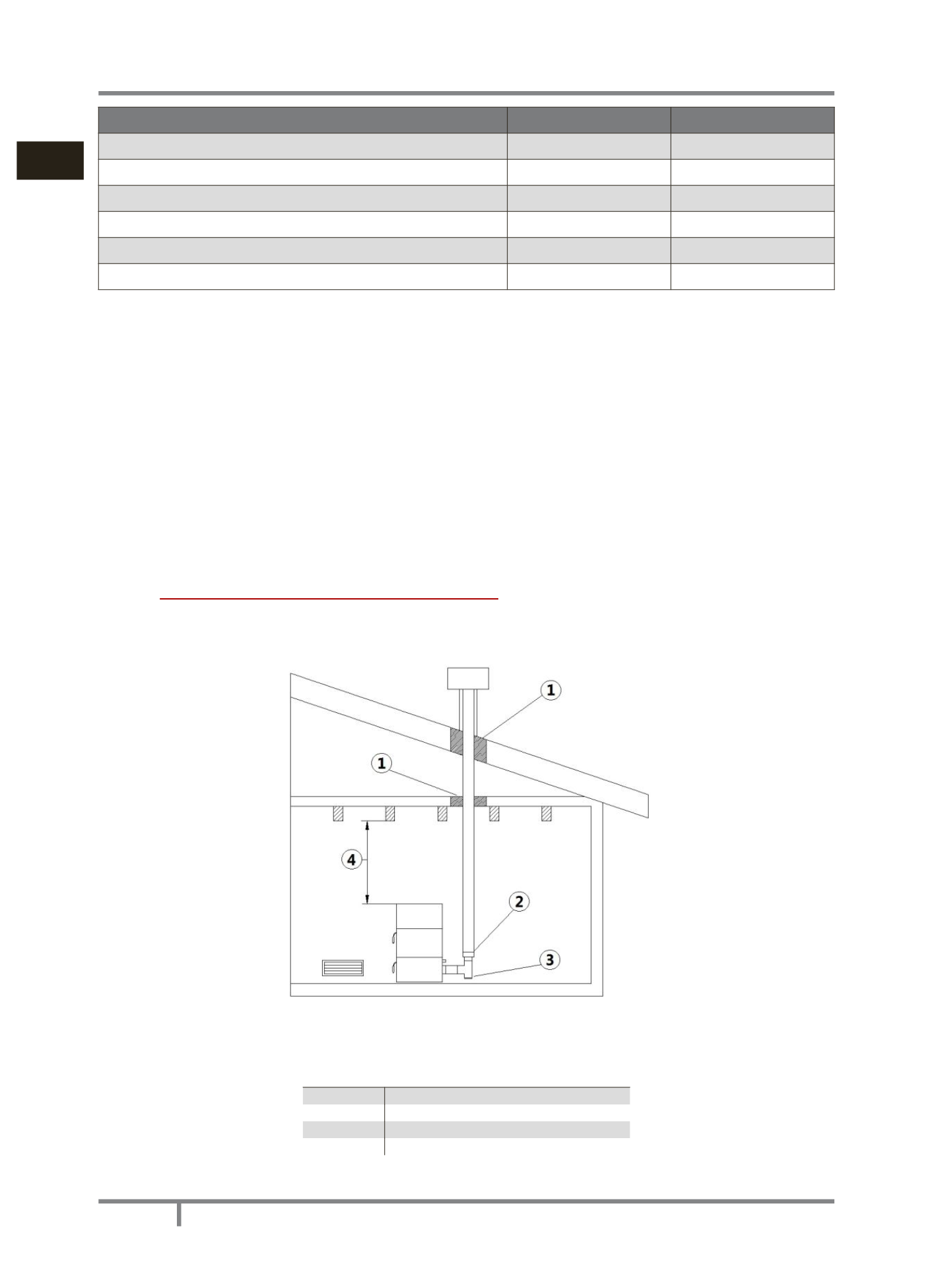

Fig. 9 - Esempio 1
LEGENDA Fig. 9 a pag. 12
1
Isolante
2
Riduzione da Ø100 a Ø80 mm
3
Tappo d’ispezione
4
Distanza minima di sicurezza = 0,5 mt
