TYPE D’INSTALLATION
TUYAU Ø80 mm
TUYAU Ø100 mm
Longueur minimale verticale
1,5 mt
2 mt
Longueur maximale (avec 1 raccord)
6,5 mt
10 mt
Longueur maximale (avec 3 raccords)
4,5 mt
8 mt
Nombre maximum de raccords
3
3
Sections horizontales (pente minimale 3%)
2 mt
2 mt
Installation à des altitudes supérieures à 1200 mètres au niveau
de la mer
NON
Obligatoire
• Pour les conduits de fumées utiliser un tuyau en tôle spéciale pour fumisterie d’un diamètre de Ø80 mm
ou Ø100 mm selon le type de l’installation, avec des joints en silicones.
• Il est interdit d’installer des tuyaux métalliques flexibles, en fibre-ciment ou en aluminium.
• Pour les déviations il est obligatoire de toujours utiliser un raccord (avec angle > 90°) avec un bouchon
de contrôle permettant un nettoyage facile des tuyaux.
• Toujours s’assurer qu’après le nettoyage, les bouchons de contrôles soient refermés hermétiquement et
que le joint soit en bon état.
• Il est interdit de raccorder plusieurs appareils au même conduit de fumées.
• Il est interdit de faire passer dans le même conduit les fumées d’évacuation provenant de hottes situées
au-dessus.
• Il est interdit d’évacuer directement les produits de la combustion à l’extérieur et vers des espaces clos
même à ciel ouvert.
• Il est interdit de raccorder d’autres appareils de tout type (poêles à bois, hottes, chaudières, etc.).
• Le conduit de fumée doit être à une distance minimale de 500 mm des éléments de construction
inflammables ou sensibles à la chaleur.
7.10

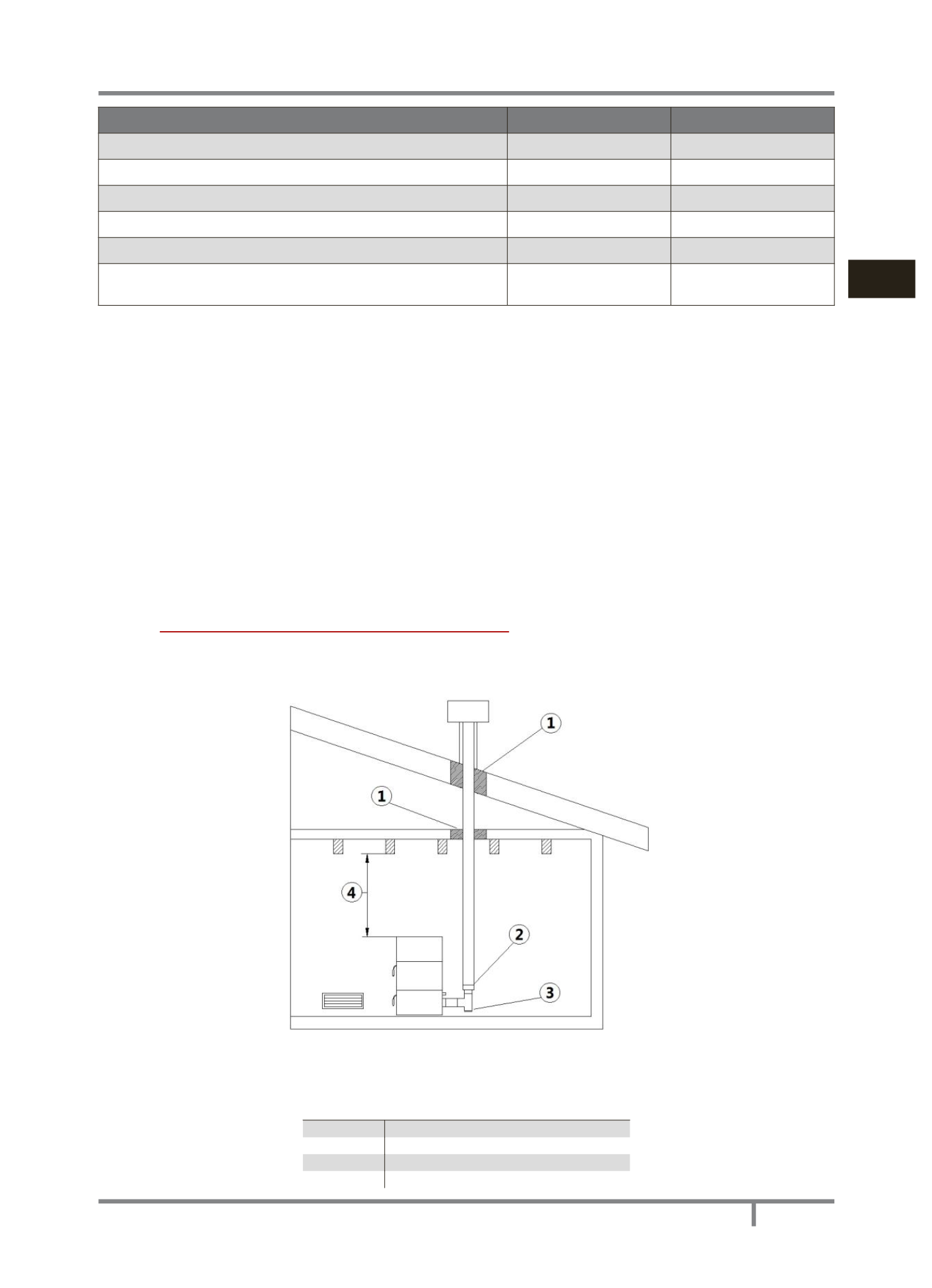

EXEMPLES D’INSTALLATION CORRECTE
Fig. 9 - Exemple 1
LÉGENDE Fig. 9 à page 99
1
Isolant
2
Eventuelle reduction de Ø100 a Ø80 mm
3
Bouchon de controle
4
Longueur minimale de sécurité = 0,5 mt
