NICE - MIRIAM - CRISTAL - PRETTY - DIANA - KRISS - MARY
FR
• Installation du conduit de fumées d’un diamètre de Ø120 mm avec perçage d’un trou pour le passage
du tuyau.

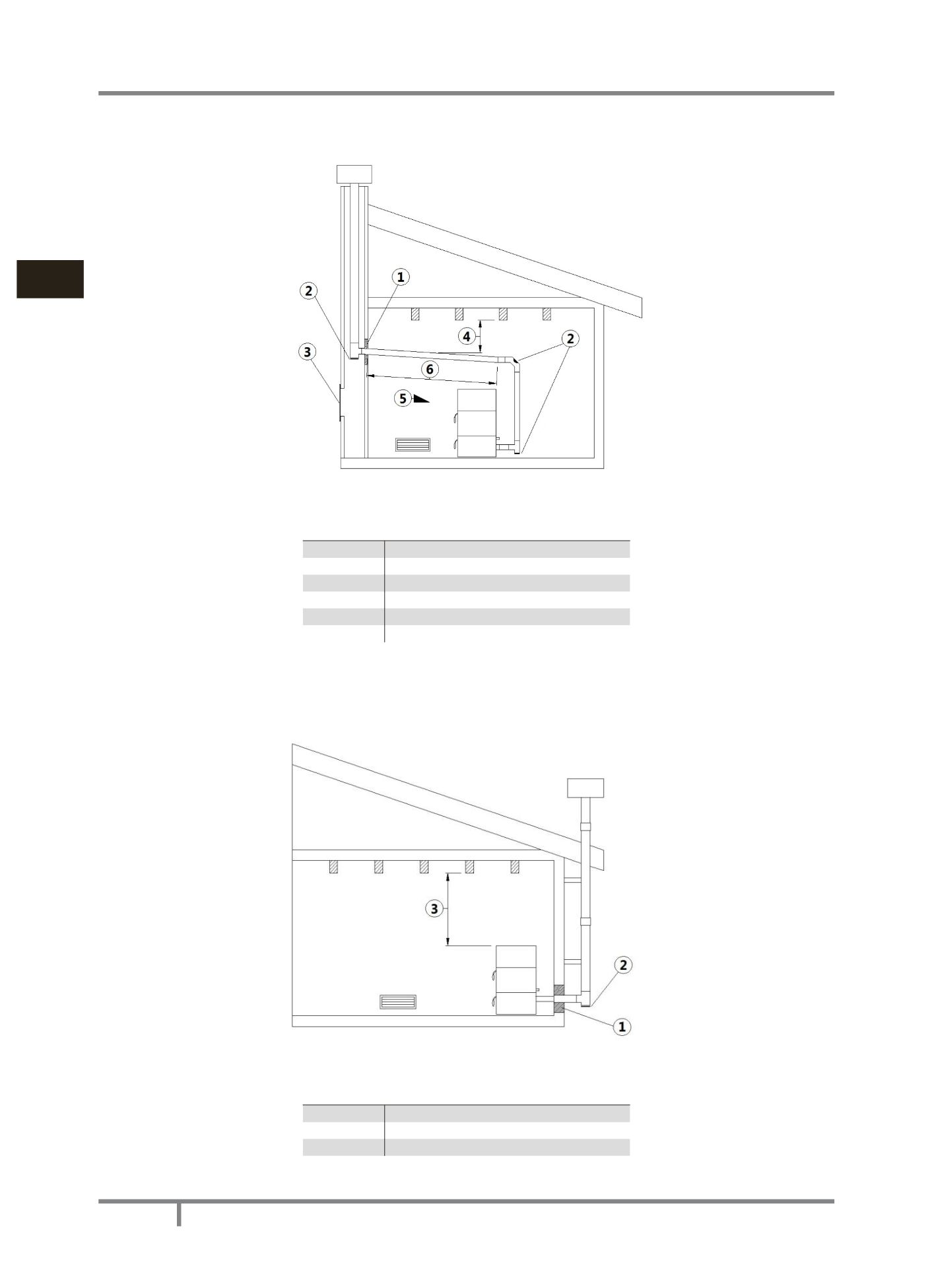

Fig. 10 - Exemple 2
LEGÉNDE Fig. 10 à page 100
1
Isolant
2
“T” tampon
3
Porte d’inspection
4
Longueur minime de sécurité = 0,5 mt
5
Inclinaison ≥ 3°
6
Longeur horizontal ≤ 1 mt
• Vieux conduit de fumées, d’un diamètre de Ø120 mm minimum avec réalisation d’une porte extérieure
pour le nettoyage de la cheminée.
Fig. 11 - Exemple 3
LÉGENDE Fig. 11 à page 100
1
Isolant
2
“T” tampon
3
Distance minimale de sécurité = 0,5 mt
