42
NICE - MIRIAM - CRISTAL - PRETTY - DIANA - KRISS - MARY
IT

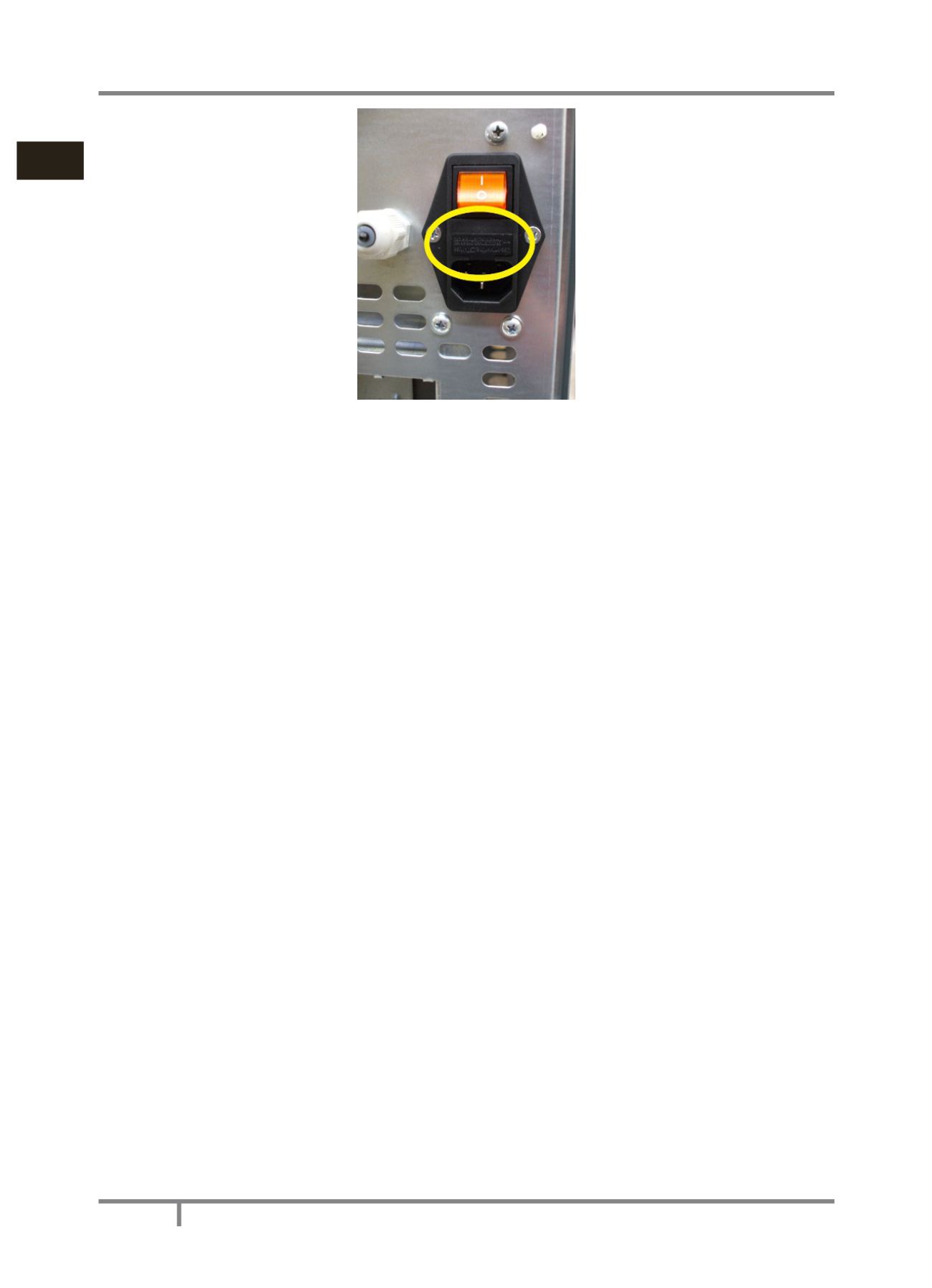

Fig. 43 - Sportellino con i fusibili da rimuovere
Procedere come segue (vedi
Fig. 44 a pag. 43
):
• Svitare il coperchio. Sganciare i fianchi laterali destro e sinistro e sfilarli dalla loro sede.
• Dopo queste operazioni si può accedere ai seguenti componenti: motoriduttore (3), candeletta
accensione (5), ventilatore ambiente (8), aspiratore fumi (7), sonda ambiente (10), sonda fumi (9),
termostato (6) , scheda elettrionica (1), pressostato (4).
• Per la sostituzione e/o pulizia della coclea di carico, è necessario svitare i tre bulloni del motoriduttore
(3) e sfilarlo, svitare le due viti sotto il motoriduttore della coclea, togliere la protezione mani interna al
serbatoio, poi svitare il bullone interno della coclea, per il rimontaggio procedere in senso contrario.
