• Installatie rookkanaal Ø120 mm met boring voor de passage van de grotere buis.

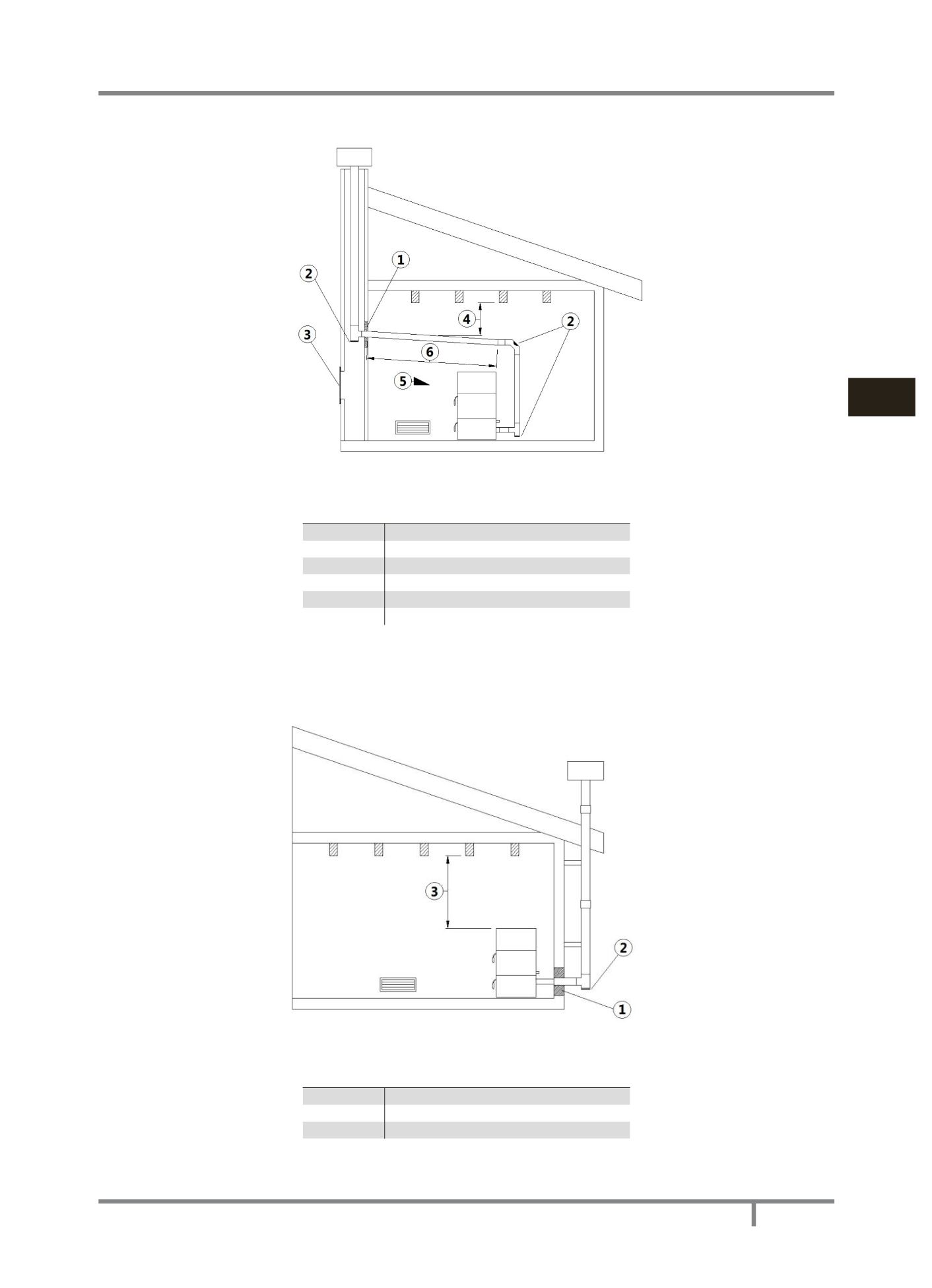

Fig. 10 - Voorbeeld 2
LEGENDA Fig. 10 op pag. 187
1
Isolatie
2
Inspectiedop
3
Inspectieluikje schoorsteen
4
Minimum veiligheidsafstand = 0,5 m.
5
Helling ≥ 3°
6
Horizontaal deel ≤ 1 m.
• Oud rookkanaal, minimaal Ø120 mm buisinbreng, met de tot standkoming van een extern luikje voor
de reiniging van de schoorsteen.
Fig. 11 - Voorbeeld 3
LEGENDA Fig. 11 op pag. 187
1
Isolatie
2
Inspectiedop
3
Minimum veiligheidsafstand = 0,5 m.
• Extern rookkanaal dat tot stand gebracht is met uitsluitend geïsoleerde inox-buizen, dus met dubbele
