7.3
TECHNISCHE KENMERKEN

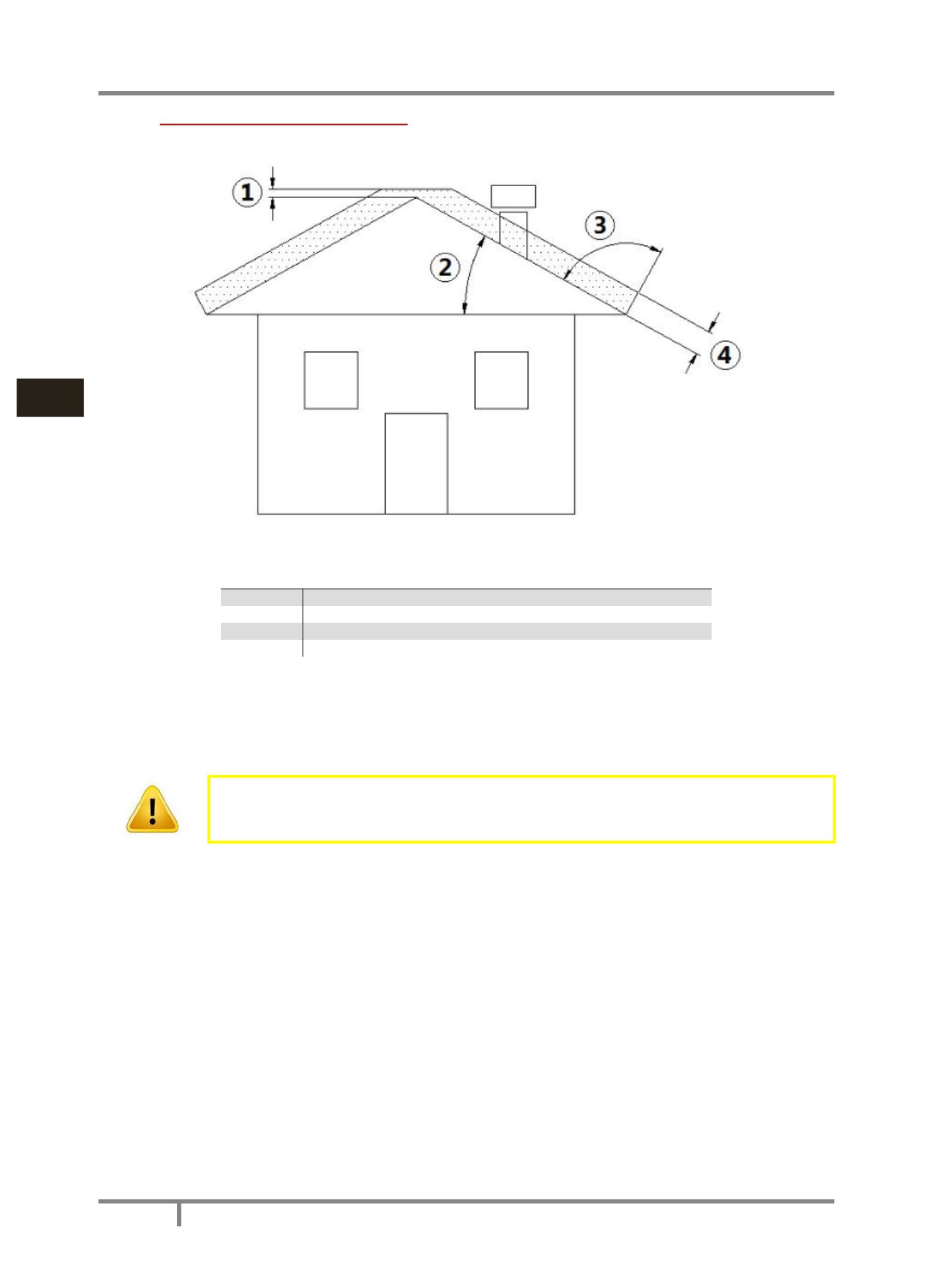

Fig. 3 - Schuin dak
LEGENDA Fig. 3 op pag. 182
1
Hoogte boven de nok van het dak = 0,5 m
2
Helling dak > 10°
3
90°
4
Gemeten afstand op 90° van het oppervlak van het dak = 1,3 m.
• Het rookkanaal moet rookdicht zijn.
• Het moet een verticaal verloop hebben, zonder knikken, en moet van materialen gemaakt zijn die
ondoordringbaar zijn voor rook en condens, die thermisch geïsoleerd zijn en geschikt zijn om door de
tijd heen bestand te zijn tegen normale mechanische belastingen.
Het rookkanaal moet extern geïsoleerd zijn ter vermijding van condensvorming en
moet het effect van koeling van de rookgassen verlagen.
• Het moet zich door middel van een luchtbuffer of isolatiemateriaal op afstand van brandbare of
gemakkelijk ontvlambare materialen bevinden. Controleer deze afstand bij de producent van de
schoorsteen.
• De opening van de schoorsteenmoet zich in dezelfde ruimte bevinden waarin het apparaat geïstalleerd
is, of op zijn minst in de aangrenzende ruimte. Onder de opening moet een opvangruimte voor vast
materiaal en condens aanwezig zijn, die via het metalen, hermetisch gesloten deurtje toegankelijk is.
• Extra afzuigsystemen mogen noch langs de schoorsteen noch op de schoorsteenpot geïnstalleerd zijn.
• De binnendoorsnede van het rookkanaal kan rond zijn (het best), of vierkant, waarbij de op elkaar
aangesloten zijden een minimumstraal van 20 mm hebben.
• De grootte van de doorsnede is minimaal Ø120 mm, maximaal Ø180 mm.
• Laat de efficiëntie van het rookkanaal door een ervaren kachel- en schoorsteenspecialist nakijken en
bedek het rookkanaal zo nodig met materiaal dat aan de van kracht zijnde normen voldoet.
• De afvoer van de verbrandingsproducten moet plaatsvinden op het dak.
• Het rookkanaal moet het CE-plaatje bezitten volgens de norm EN 1443. Hieronder een voorbeeldplaatje:
