NICE - MIRIAM - CRISTAL - PRETTY - DIANA - KRISS - MARY
ES
TIPO DE IMPLANTACIÓN
TUBO Ø80 mm
TUBO Ø100 mm
Tramo horizontal (inclinación mínima 3%)
2 mt
2 mt
Instalación a haltitud superior de 1200 metros s.l.m.
NO
obligatorio
• Utilizar el tubo de lámina especifico por este uso deØ80mmo 100mm según la tipología de implantación,
con juntas herméticas de silicona.
• Es prohibido el uso de tubos metalicos flexibles, de fibrocemento o de aluminio.
• Para los cambios de dirección es obligatorio utilizar siempre un enlace (con ángulo > 90°) con tapón
de revisión que permita una fácil limpeza periódica de las tuberías.
• Asegurarse siempredequedespués de la limpieza los tapones de revisión seancerrados herméticamente
con su junta eficiente.
• Es prohibido conectar más aparatos con el mismo conducto de humos.
• Es prohibido encaminar en el mismo conducto de humos la emisión procedente de campanas
sobresalientes.
• Es prohibida la emisión directa a pared de los productos de combustión en el ambiente externo y en
espacios cerrados también a cielo abierto.
• Es prohibido conectar otros aparatos de cualquier tipo (estufas a leña, campanas, calderas, ecc…).
• El conducto de humos debe estar lejos mínimo 500 mm de los elementos de construcción inflamables
o sensibles al calor.
7.10
EJEMPLOS DE INSTALACIÓN CORRECTA

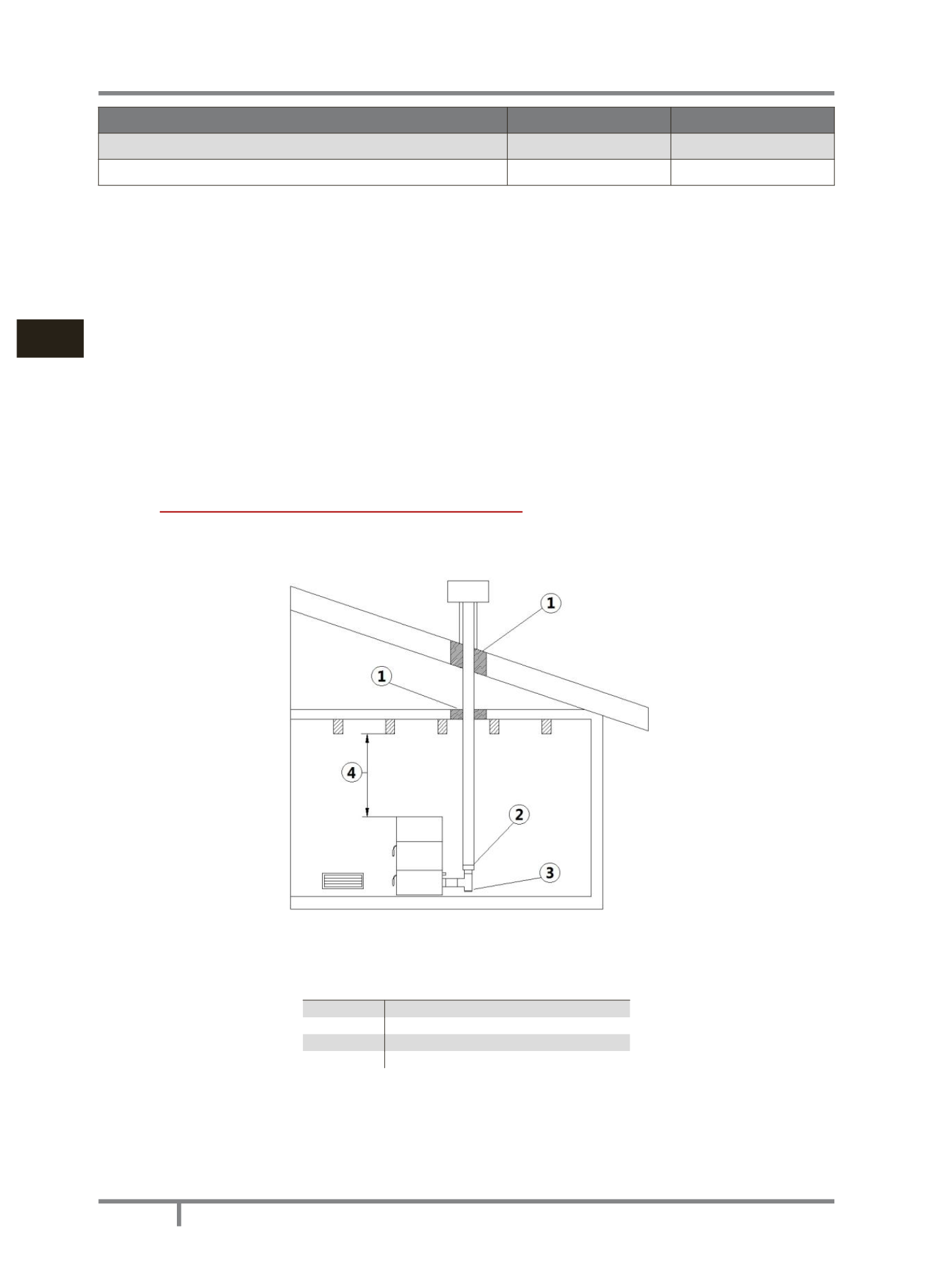

Fig. 9 - Ejemplo 1
LEYENDA Fig. 9 a pág. 142
1
Material aislante
2
Reducción de Ø100 hasta Ø80 mm
3
Registro de inspección
4
Distancia mínima de seguredad = 0,5 mt
• Instalación del conducto de la chimenea Ø120mm con perforación mayor por el pase del tubo.
