7.8
TOMA DE AIRE EXTERNA

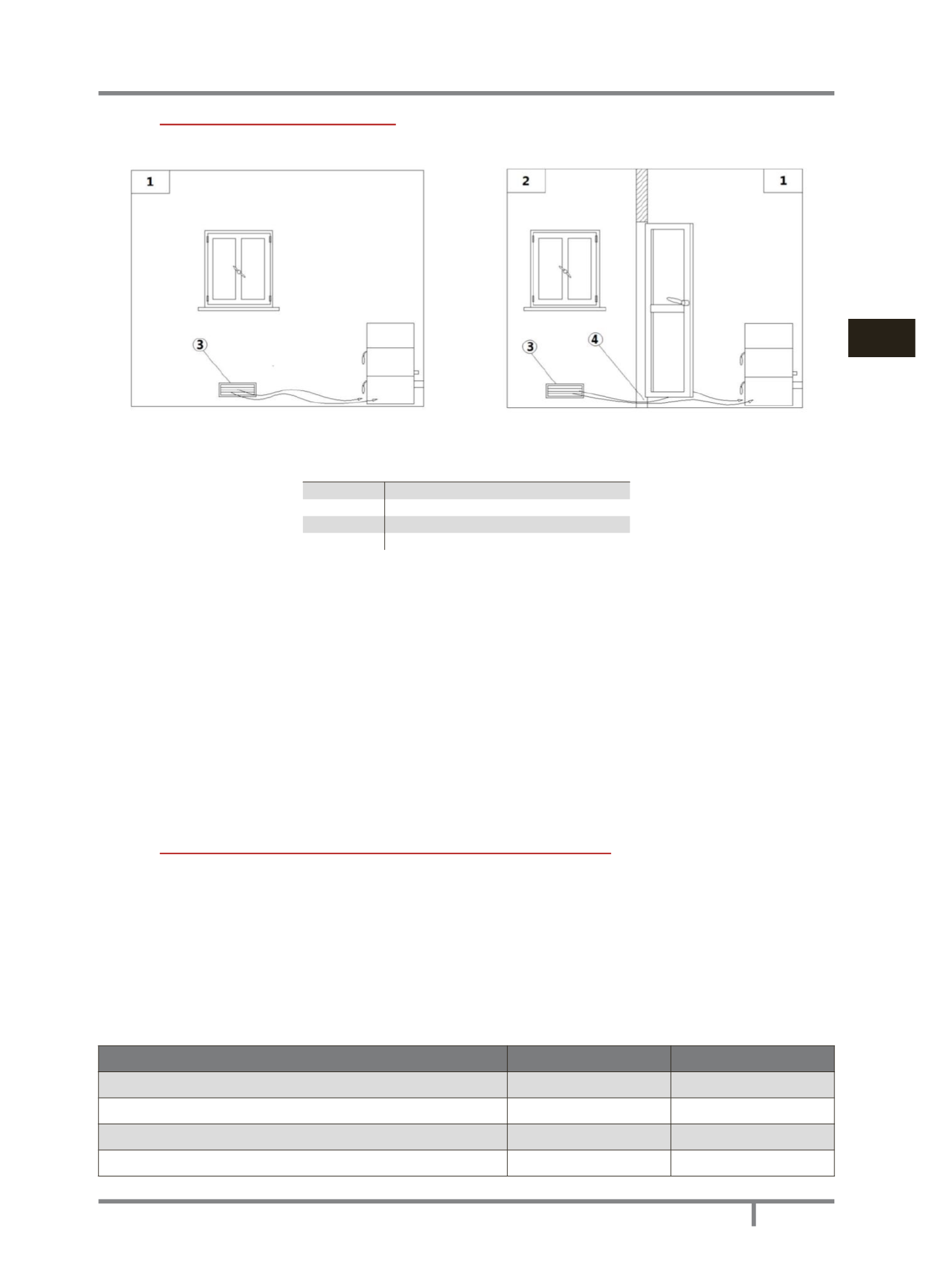

Fig. 7 - Afluencia del aire directa
Fig. 8 - Afluencia del aire indirecta
LEYENDA Fig. 7 a pág. 141 - Fig. 8 a pág. 141
1
Lugar da ventilar
2
Lugar adyacente
3
Toma de aire exterba
4
Orificio adicional bajo de la puerta
• Hay que disponer de una derivación de aire externa para un buen bienestar del ambiente.
• La afluencia del aire entre el ambiente externo y la sala puede suceder por vía directa por medio de
una brecha en la pared externa del edificio (véase
Fig. 7 a pág. 141
); si no por vía indirecta por medio
de una toma de aire por salas contiguas de la da ventilar (véase
Fig. 8 a pág. 141
).
• Hay que excluir salas como dormitorios, garajes, depósitos de materiales inflamables.
• La toma de aire tiene que tener una superficie neta total de mínimo 80 cm2: esa superficie es mayor si
dentro de la sala hay otros generadores activos (por ejemplo: electroventiladores para extraer el aire
fétido, campanas de cocina, otras estufas, etc…) que causan depresión en el ambiente.
• Hay que verificar que con todos los aparatos encendidos, la falla de presión entre la habitación y el
ambiente externo no sobrepase el valor de 4,0Pa: si es necesario aumente la toma de aire (EN 13384).
• la toma de aire tiene que ser realizada a una altura próxima al suelo con parrilla de proteción externa
antiave y de manera que no sea obstruida por ningún objeto.
• En caso de instalación estanca la tome de aire no es necesaria.
7.9
CONEXIÓN CON EL CONDUCTO DE LA CHIMENEA
La estufa a pellet funciona por medio de un tiraje de humos forzado por un ventilador, hay que asegurarse
que todas las conducturas sean realizadas perfectamente según la norma EN 1856-1, EN 1856-2 y UNI/TS
11278 sobre la selección de los materiales, de todos modos realizadas por parte de personal o fabricantes
especializados según UNI 10683:2012
• La conexión entre el aparato y el conducto de la chimenea tiene que ser corto para no favorecer el
tiraje y evitar la formación de condensación en las tuberías.
• El canal de humos tiene que ser igual o mayor a lo del tubo de escape (Ø 80mm).
• Algunos modelos de estufas pueden tener el escape superior y/o posterior. Hay que controlar que el
escape no utilizado sea cerrado con el tapón que es de equipamiento.
TIPO DE IMPLANTACIÓN
TUBO Ø80 mm
TUBO Ø100 mm
Longitud mínima vertical
1,5 mt
2 mt
Longitud máxima (con 1 enlace)
6,5 mt
10 mt
Longitud máxima (con 3 enlaces)
4,5 mt
8 mt
Numero máximo de enlaces
3
3
